Wahl einer Stromversorgung für LED-Streifen

Die LED-Streifen arbeiten mit niedriger Spannung, d. h. 12 V oder 24 V.
Ein direkter Anschluss an das 220V-Netz kommt natürlich nicht in Frage!
Zwischen dem Netz und den LED-Streifen muss ein Transformator eingefügt werden.

Welche Spannung?

Die Wahl der Ausgangsspannung ist einfach: 12 V für einen 12-V-Kopfbügel und 24 V für einen 24-V-Kopfbügel.

- Wird ein 12V-Netzteil an einer 24V-Leiste verwendet, leuchtet diese je nach Modell nur sehr schwach oder gar nicht. Das Kopfband wird nicht beschädigt.
- Wenn eine 24-V-Stromversorgung an einem 12-V-Streifen verwendet wird, brennen die LEDs sehr schnell durch, wodurch der Streifen unbrauchbar wird.

Welche Imprägnierung?

Die meisten Netzteile sind nicht wasserdicht. Sie sollten drinnen aufgestellt werden, fern von Wasser und übermäßiger Feuchtigkeit.
LED-Netzteil IP20-Klemmenblock LED-Netzteil IP20-Buchse

Einige Transformatoren sind wasserdicht nach IP67 und können im Freien installiert werden, da sie so konstruiert sind, dass sie den Elementen standhalten.
LED-Netzteil IP67

Endlich können Tauchstromversorgungen (IP68) in Wasser getaucht werden. Beachten Sie, dass ihre Verwendung in Schwimmbädern oder Whirlpools aus offensichtlichen Sicherheitsgründen streng verboten ist.
Bei einem Schwimmbad werden die Netzteile ganz allgemein im Technikraum platziert, aus dem die Niederspannungskabel zur Versorgung der LED-Streifen gezogen werden.
Tauchbares LED-NetzteilIP68

Welche Art von Verbindung?

Kleine Transformatoren werden normalerweise mit einer Standardsteckdose geliefert. Sie können direkt an eine Steckdose angeschlossen werden.

Netzteile mittlerer und hoher Leistung sind mit Klemmenblöcken ausgestattet, an denen die 3 Netzkabel direkt angeschlossen werden:

  • Brauner Draht (Phase) an Klemmleiste L
  • Blaues Kabel (neutral) an Klemmleiste N
  • Gelber und grüner Draht (Erde) am Erdungsklemmenblock

Erdung ist obligatorisch.

Anschließen einer Stromversorgung an eine Klemmleiste

Welche Kraft?

Die Leistung einer Stromversorgung ist ein grundlegendes Kriterium, da sie nach der Gesamtleistung der Beleuchtung berechnet wird, die Sie hinterlegen werden.

Jedes Produktblatt auf unserer Website bietet eine Stromversorgung (Zusammensetzung eines kompletten Kits) für eine 5-Meter-Rolle.
Wenn Sie eine längere Bandlänge planen, müssen Sie die Gesamtleistung berechnen.

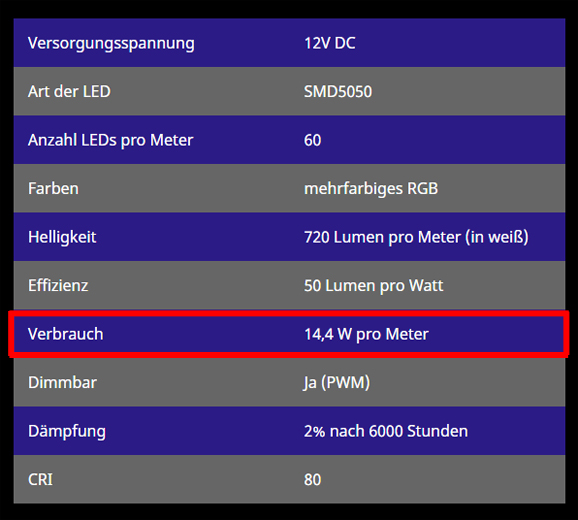

Jedes LED-Streifenmodell hat seinen eigenen Stromverbrauch. Den Verbrauch pro Meter finden Sie in der Tabelle der technischen Eigenschaften im Produktblatt:
Verbrauch eines LED-Streifens

Die Berechnung ist einfach: Multiplizieren Sie die Anzahl der Meter mit dem Verbrauch des Bandes.
Zum Beispiel für 10 Meter LED-Streifen, 10 x 14,4 = 144 W.

Dies ist der Strom, der von Ihrer Beleuchtung verbraucht wird. Ein Netzteil sollte jedoch niemals mit maximaler Leistung verwendet werden, da dies seine Lebensdauer erheblich verkürzt.
Es ist daher angemessen, ein Verhältnis von 1,3 anzuwenden, um 30 % Betriebsmarge hinzuzufügen. Die Leistungseinheit arbeitet somit ermüdungsfrei mit Nennwert. Seine Lebensdauer wird dann erheblich verlängert.

Wenn wir zu unserem vorherigen Beispiel zurückkehren, 144 W x 1,3 = 187 W.

Ein Netzteil von 185 W oder mehr ist für Ihr Beleuchtungsprojekt vollkommen geeignet.

Überdimensioniertes Netzteil - Auswirkungen auf den Verbrauch?

Hier ist eine Frage, die von einigen Kunden regelmäßig gestellt wird:

Wenn ich ein Netzteil nehme, das viel stärker ist als das meiner Beleuchtung, wird mein Stromverbrauch dann höher sein?

Es ist an der Zeit, die Zweifel an dieser Frage ein für alle Mal auszuräumen. Die Antwort ist Nein!. Selbst mit einem superstarken Netzteil bleibt der Stromverbrauch derselbe wie bei Ihrer Beleuchtung.

Wenn Sie andererseits ein zu klein dimensioniertes Netzteil verwenden, wird der Transformator sehr schnell verschleißen und Ihre Beleuchtung wird nur noch wenige Stunden funktionieren.
